関西送配電「空き容量一覧（154kV未満）」の読み方 ― 電気所別の連系可否・空き容量で蓄電池の連系先を確定する

目次

1. 空き容量一覧（154kV未満）とは
2. 項目の読み方（運用容量・空き容量・上位系考慮・連系可否）
3. 蓄電池の連系先選定への活用とマッピングとの連動
4. よくある質問（Q&A)
5. 編集部の見立て（独自分析）
6. 出典（一次情報）

空き容量一覧（154kV未満）とは

電気所単位の数値テーブルで、連系可否と空き容量を確定できる一次データである。

本一覧は、関西電力送配電が公表する154kV未満系統の系統アクセスデータで、各電気所について電気所記号・名称、電圧階級（77kV・22kV・6.6kV等）、バンク数、運用容量、空き容量、制約要因、連系可否の区分を数値で一覧化する。全36ページの数値テーブルであり、注記（※1〜※3）で条件が補足される。

たとえば北A木代（77/22kV）は空き容量−24で「不可＃1」、北H富田（77/22kV）は空き容量1・38で「可」といったように、電気所・電圧階級ごとに連系可否と空き容量が明示されている。

項目の読み方 ― 運用容量・空き容量・上位系考慮・連系可否

「上位系統等考慮」の空き容量と、不可の区分が判断の要点である。

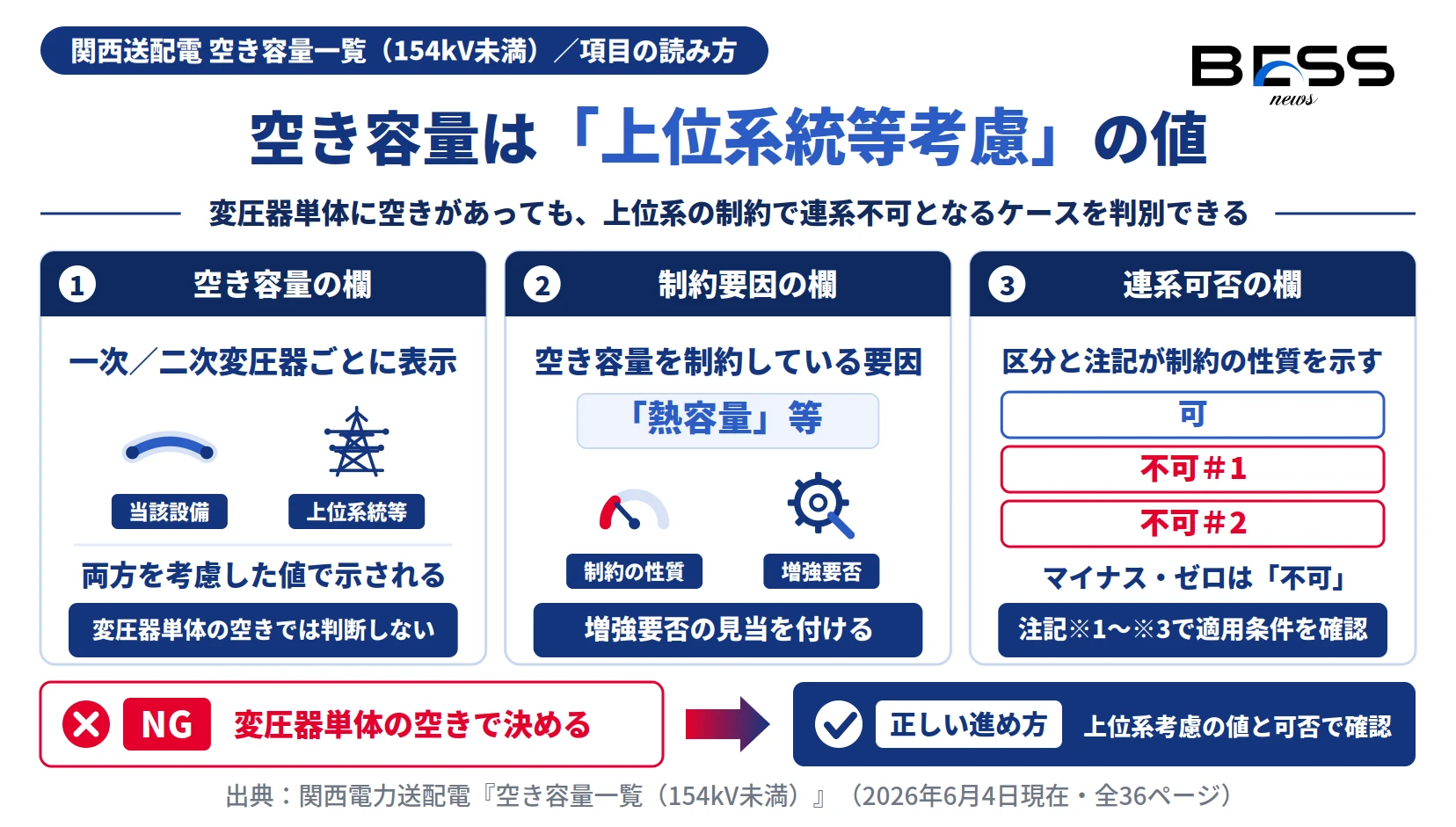

図1：空き容量一覧（154kV未満）の3欄の読み方

出典：関西電力送配電『空き容量一覧（154kV未満）』（2026年6月4日現在・全36ページ）。

蓄電池の連系先選定への活用とマッピングとの連動

地図で俯瞰し、一覧で確定する。二段構えのスクリーニングが実務の型である。

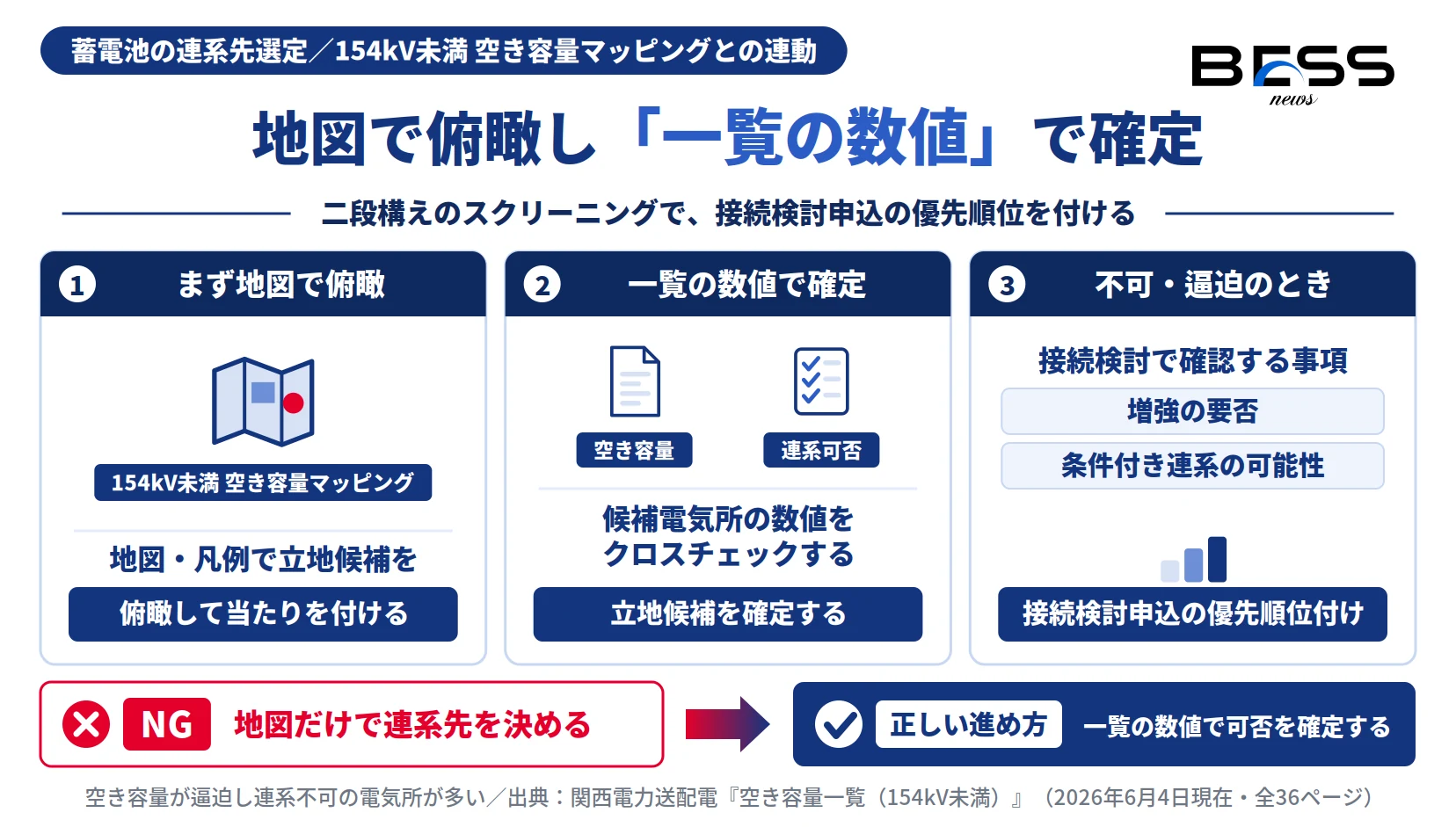

図2：マッピングで俯瞰し一覧の数値で連系先を確定する二段構え

出典：関西電力送配電『空き容量一覧（154kV未満）』『154kV未満 空き容量マッピング』。

本一覧は『154kV未満 空き容量マッピング』（地図・凡例）と連動しており、マッピングで立地候補を俯瞰し、一覧の数値で連系可否・空き容量を確定するという使い方ができる。空き容量が逼迫し連系不可の電気所が多い実態は、関西エリアでの連系先確保の難易度を示しており、立地戦略・接続検討の優先順位付けに直接影響する。

実務チェックリスト

読者別の緊急度

よくある質問（Q&A）

空き容量一覧（154kV未満）には何が載っていますか？

154kV未満系統の各電気所について、電気所記号・名称、電圧階級（77kV・22kV・6.6kV等）、バンク数、運用容量、空き容量（一次・二次変圧器、当該設備・上位系統等考慮）、制約要因（熱容量等）、連系可否の区分が数値で一覧化されています。

連系可否はどう表示されますか？

「可」「不可＃1」「不可＃2」等の区分で表示されます。空き容量がマイナス・ゼロの設備は「不可」です。区分と注記（※1〜※3）が制約の性質を示します。

「上位系統等考慮」とは何ですか？

空き容量が当該変圧器だけでなく上位系統等の制約を考慮した値で示されることを指します。変圧器単体では空きがあっても、上位系の制約で連系不可となるケースを判別できます。

マッピングとの違いは？

『154kV未満 空き容量マッピング』は地図と凡例で系統を俯瞰するもので、本一覧はその具体的な数値（空き容量・連系可否）を電気所単位で確定するデータです。両者を連動して使います。

蓄電池の連系先選定にはどう使いますか？

マッピングで立地候補を俯瞰した後、一覧で候補電気所の空き容量・連系可否を数値で確認して立地候補を確定し、接続検討申込の優先順位を付けます。不可の電気所は増強要否・条件付き連系の可能性を接続検討で確認します。

編集部の見立て（独自分析）

この記事のまとめ

関西電力送配電の「空き容量一覧（154kV未満）」は、電気所ごとの運用容量・空き容量（上位系統等考慮）・制約要因・連系可否（可/不可）を数値で一覧化した全36ページの一次データである。系統用蓄電池の連系先選定では、マッピングで俯瞰した候補を本一覧の数値でクロスチェックし、連系可否を確定して接続検討の優先順位を付ける、という二段構えの活用が実務の型となる。
