調整力指令と出力制御指令が重なったら、出力制御が先。OCCTO事務局が応動とアセスメントⅡの扱いを整理

読了目安：約9分対象読者：上級。アグリゲーター 必読（需給調整市場に応札するノンファーム型接続の蓄電池のEMS・運用設計担当）種別：審議会資料の解説

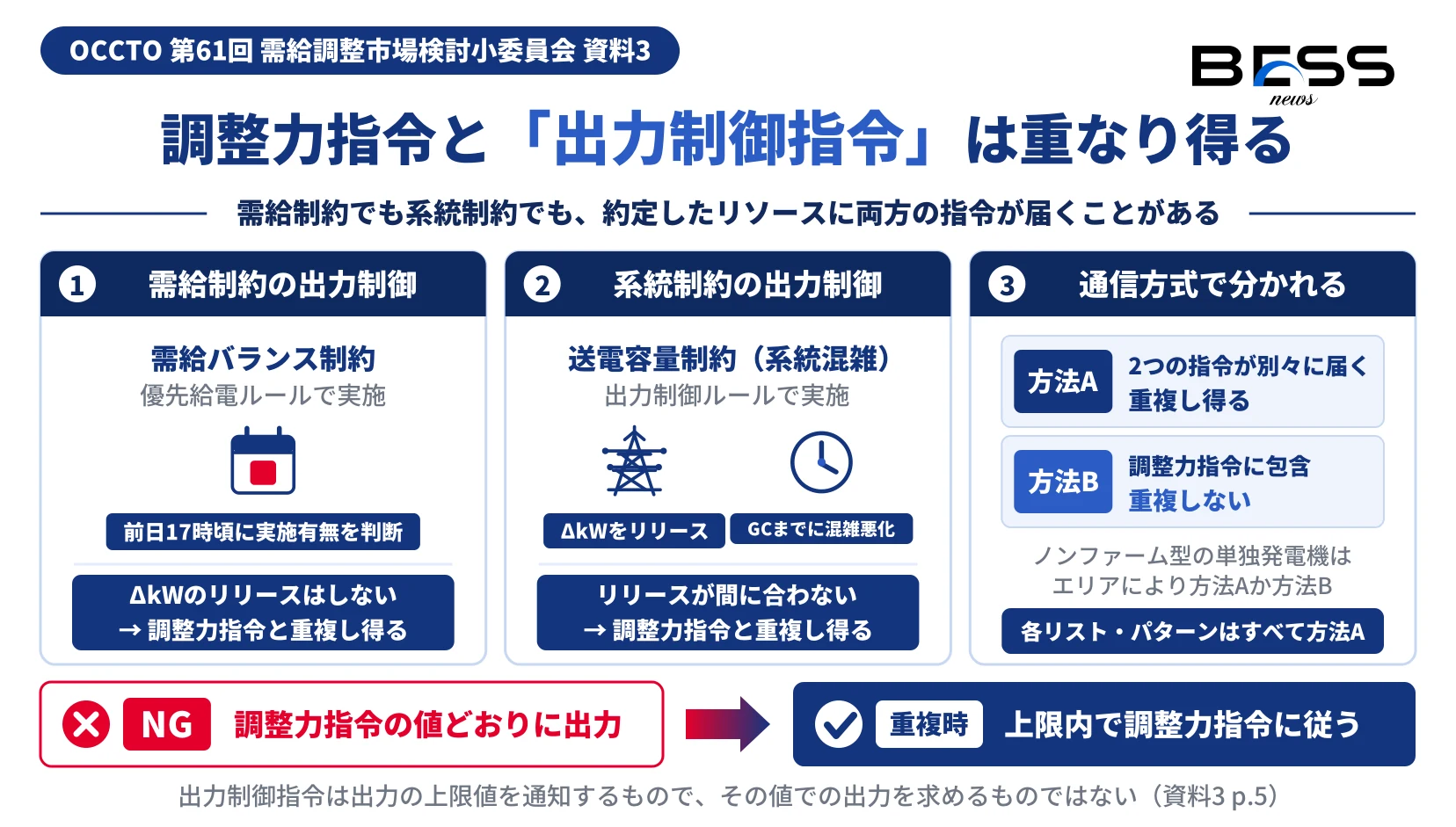

調整力指令と出力制御指令が重複する仕組み

出力制御には2つの種類がある（資料3 p.5）。電気が需要以上に発電されて余るときの「需給制約（需給バランス制約）」と、送電線や変圧器に流せる量を超える、いわゆる系統混雑による「系統制約（送電容量制約）」だ。前者は優先給電ルール、後者は出力制御ルールで決まった順に制御される。どちらも実需給の前日17時頃に、まず実施するかどうかが判断される。

需給調整市場で約定したリソースが、系統混雑のせいで調整力を出せないとする。この場合は基本的に、約定したΔkWをリリースする（代替不可申請）。ところが当日のゲートクローズ（GC）までに混雑の見通しが悪くなると、リリースが間に合わないことがある。需給制約のときは、系統制約のようなΔkWのリリースそのものを行わない。だから、どちらの出力制御でも調整力指令と重なり得る。資料3はここから話を始めている（p.2・p.5）。

事務局は、重複の課題に加えて、出力制御の信号を送る通信設備や調整力の商品区分によって対応が変わる複雑さを挙げた。そのうえで、ノンファーム型接続電源をはじめ対象になり得るリソースが今後増えることを踏まえて整理した、と書いている（p.2）。

出力制御指令は「上限」を伝えるだけ

資料は注記で、出力制御指令の性質を念押ししている。出力制御指令は、各制約に伴って守るべき出力上限値（≦最大受電電力）を通知するものだ。調整力指令と違い、その値で出力させる指令ではない（p.5 ※1）。上限より下でどう動くかは、調整力指令が、それがなければ計画値が決める。

この切り分けを押さえておくと、あとの整理が読みやすい。重複とは「出せ」と「出すな」の衝突というより、調整力指令の値が出力制御の上限を上に突き抜けた状態のことである。

リスト・パターンには別の事情もある。構成リソースに混雑系統と非混雑系統が混ざっていたり、同じ混雑系統の中でも出力制御の有無が分かれたりする。そのため、ΔkWをリリースできない場合がある（p.5 ※2）。

重複時の優先順位と通信方式（方法A／方法B）

重複が実際に起きるかどうかは、出力制御の信号をどう送るかで決まる（p.6）。方法Aは、調整力指令と出力制御指令（出力上限値の通知）を別々に送る。2つの指令が同時に届くことがある。方法Bは、調整力指令の中に出力制御指令を含めて送るので、届く指令は1つだけになり、重複は実質的に起きない。方法Bなら出力制御指令用の通信設備も要らない（p.7 ※2）。

どちらになるかは、余力活用契約の有無、契約単位、ファーム型かノンファーム型かで分かれる。p.7の表を整理すると次のとおりだ。資料は「現状での実装方法であり、今後変更し得る」と注記している。

表の注記も実務に効く。方法Aと方法Bのどちらを採るかは属地の一般送配電事業者（TSO）によって異なる（※1）。ファーム型接続の単独発電機でも、出力制御機能付きPCS等が設置されていれば方法Aで制御することがある（※3）。簡易指令のうち電話・メールで指令するものはオフラインの出力制御になり、オフライン指令はファーム型接続に限られる（p.6・p.7）。

ノンファーム型接続の単独発電機は、エリアによって方法Aか方法Bかが分かれる（p.6）。どのエリアがどちらかの一覧は、資料3には載っていない。

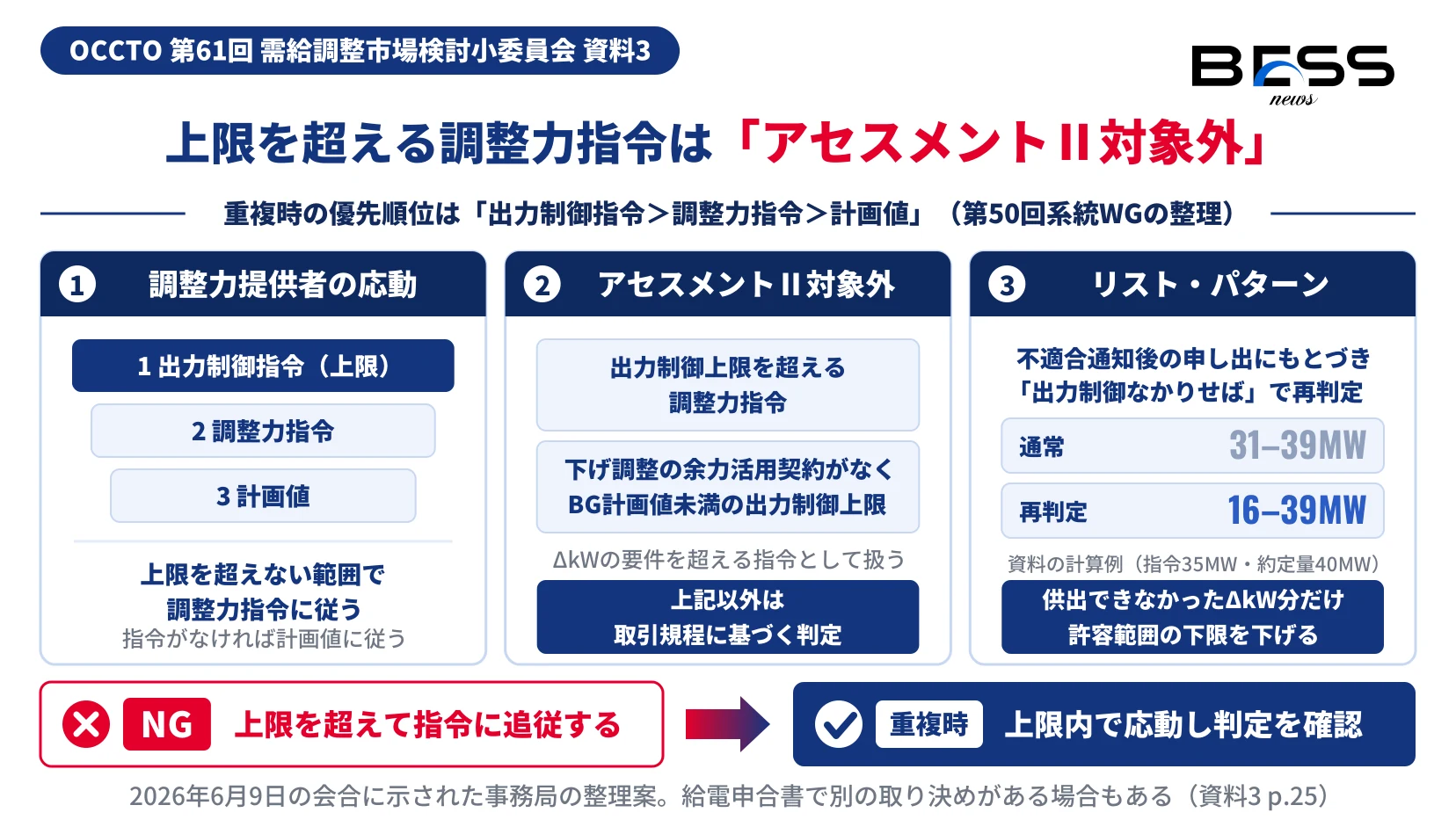

重なったときの順番は、すでに決まっている。2024年3月11日の第50回系統ワーキンググループ（系統WG）で、優先順位を「出力制御指令＞調整力指令＞計画値」とし、出力制御指令の上限を超えない範囲で極力調整力指令に従う、と整理された（p.12）。方法Aの場合に加え、オフライン指令でも2つの指令が別々に存在するので、単独発電機でも各リスト・パターンでも重複は起こり得る、と資料は書く（p.12）。資料3は、この優先順位を前提にアセスメントの扱いを詰めた資料である。

アセスメントⅡはどう判定されるか

アセスメントⅡは、調整力指令に対する応動を許容範囲と照らして判定する。資料の計算例では、許容範囲を「調整力指令±ΔkW約定量×10%」で置いている（p.21）。需給調整市場の商品や取引の基本は入門記事「需給調整市場(EPRX)入門」にまとめた。

出力制御の上限を守れば、上限より上を求める調整力指令には応えられない。資料はこれを「ΔkWの要件を超える調整力指令」とみなし、アセスメントⅡの対象外とする（p.13）。下げ調整に関する余力活用契約がなく、出力制御の上限がBG計画値を下回る場合も、同じ理由で対象外になる。

余力活用契約の有無が効くのは、出力制御での扱いが変わるからだ。下げ調整に関する余力活用契約（一次調整力のみの契約を除く）を結んだリソースだけが、出力制御の下げ調整で「調整電源」として扱われる。それ以外は「非調整電源」になる（p.10）。

p.14の判定イメージは、下げ調整の余力活用契約がない例を、出力制御の上限がBG計画より上・同じ・下の3通りに分けて描いている。上限がBG計画より下のケースでは、調整力指令がなく（計画値かゼロ指令とみなす）、出力制御指令に従う場合も対象外とした。BG計画値どおりに動かず出力制御指令を優先してもらうのだから、という理由である。下げ調整の余力活用契約がある場合は、一部のケースがアセスメントⅡの対象になる（p.14 ※2）。

p.26は全体を1枚の表にまとめている。一次調整力以外の部分を抜き出すと次のようになる。

方法Bについては、重複は起きないが表の形をそろえるために載せた、と注記がある（p.26 ※4）。また、基本の対応は表のとおりでも、属地TSOとの給電申合書などで別の扱いが取り決められる場合がある（p.25 ※）。

一次調整力は上限で頭打ち

一次調整力には調整力指令がない。周波数の変動に応じて自端で制御するので、指令の重複という概念がそもそもない（p.15）。それでも、自端制御で動いた分も本来は出力制御の上限内に収まるのが望ましい、と資料は書く。

方法Aなら、出力制御機能付きPCSで上限を考慮した応動、つまり上限での頭打ちができる。ただ、出力制御の上限値がΔkW約定量に干渉する場合は適切にアセスメントできない可能性があるので、アセスメントⅡの対象外としてはどうか、と提案した。オフラインの出力制御では上限を考えた応動は難しいとみて、上限を考慮せず周波数変動に応じて動いてもらう案である（p.15）。

事務局は先の課題も挙げた。調定率の小さいリソースの割合が増えると、調整力の応動や出力制御に影響が出る可能性がある。調整力の発動も考えたうえで出力制御の上限を出せる仕組みなどを、今後検討するとしている（p.15・p.25）。

リスト・パターンは事後の申し出で再判定

各リスト・パターンでも、優先順位は単独発電機と同じ「出力制御指令＞調整力指令＞計画値」である（p.18）。違うのは、約定ΔkWの対象地点を混雑系統と非混雑系統に分けられないことだ。

パターンの中には、出力制御されていないリソースが混ざり得る。資料は例として「10kW未満の蓄電池は需給バランス制約による出力制御の対象外」を挙げた。しかも各リソースのΔkW約定量や指令量はアグリゲーターが配分しているので、TSOの判断だけで出力制御を考慮した判定をするのは難しい。「パターンの容量の何％が出力制御されたら対象外」という基準も決めにくい、と資料は認めている（p.18）。

そこで示されたのが、事後の申し出による再判定だ。まず出力制御がない場合と同じようにアセスメントⅡを行う。不適合の通知が出た後、事業者が申し出れば、「出力制御なかりせば」として許容範囲を広げてもう一度判定する（p.18）。申し出は異議申し立ての形で、事業者が出力制御地点のΔkW約定量を属地TSOに申告する。その申告をもとに、地点の発電計画と出力制御上限値から出力制御で出せなかったΔkW量を算定し、許容範囲の下限を引き下げて判定し直す（p.21）。

下限の31MWから15MWを引いて16MWになる。上限の39MWは変わらない。なお、低圧リソースや機器個別リソースのように、個別地点の発電計画を把握できないものは、許容範囲を広げる対象から外れる（p.18 ※）。

精算に関わる「調整／非調整」の判定も、リスト・パターンでは単純化する案が出た（p.23）。需給調整市場では、ΔkWの約定があれば「調整」と判定する。下げ調整の余力活用契約がなく、BG計画値未満まで出力制御された場合は「非調整」になる。リスト・パターンでこれを地点ごとにやろうとすると、低圧リソースは群単位で発電計画を出しているので判定できない。パターン単位で「非調整」にすれば、調整力指令に応じたリソースまで「非調整」で精算されてしまう。そこで出力制御指令にかかわらず、ΔkWの約定の有無だけで判定してはどうか、としている。

需要リソースを含むリスト・パターンについては、論点を残した。こうしたパターンのΔkWは混雑系統と非混雑系統を区分できず、当面はΔkWの代替確保の対象外と整理されている。リリースのときも同じく区分できないため、将来の対応方法（パターンを混雑系統と非混雑系統で分けることも含む）を検討する必要があるか、と問いかけている（p.19）。

ノンファーム接続蓄電池の応動とアセスメントⅡの実務

資料3から、需給調整市場に応札する蓄電池の運用側が確かめておくことを順に並べた。根拠のページを右に置く。

よくある質問

編集部の見立て

1. EMSの設計で最初に決めるのは、2つの信号を受けたときにどちらを出力の天井にするかである。答えは2024年3月の系統WGの時点で出力制御の上限側にあった。今回の資料で、その結果として指令に届かなかった分を判定から外す、という扱いが案として示された。少なくとも上限を超えた指令の分については、上限を優先して動いたことが判定上の不利にならない形に近づいたと読める。
2. リスト・パターンの再判定は、事業者が申し出て初めて動く。地点ごとのΔkW約定量はアグリゲーターが配分しており、申告するのも事業者だ。コマ単位で地点ごとの約定配分と出力制御の上限値を引き出せる記録がなければ、申し出の材料がそろわない（編集部の解釈）。
3. ノンファーム型の単独発電機は、エリアで方法Aか方法Bかが分かれる。同じ設計の蓄電池でも、接続先によって重複処理が要るかどうかが変わる。資料にエリア別の一覧はなく、属地TSOに確かめるしかない。調定率の小さい一次調整力リソースの扱いは今後の課題とされており、続く会合での詰め方を見ておきたい。
